Устройства комплектные распределительные с элегазовой изоляцией

Элегазовый моноблок КРУЭ-Лег-RM6 (комплектное распределительное устройство с элегазовой изоляцией) в металлическом корпусе используется для монтирования в распределительных электросетях с трехфазным переменным током 50 герц на номинальное напряжение 6/10/20 кВ, с номинальным током главных цепей не более 630 Ампер. Устройство используется в электросетях как радиального, так и двухстороннего питания, с нейтралью, либо заземленной на дугогасительный реактор, либо изолированной.

Моноблок помогает осуществить подсоединение, электропитание и защиту одного-двух распределительных силовых трансформаторов мощностью до 3150 кВА, для чего применяется силовой выключатель с предохранителем от короткого замыкания. Компактный моноблок монтируется в закрытых распредустройствах электростанций, в распределительных пунктах и на трансформаторных подстанциях.

КРУЭ серии RM6 представляет собой цельный изолированный бак из металла, заполненный особым дугогасящим и изоляционным газом – SF6 (элегаз). Для поддержания герметичности внутри бака создается пониженное давление 0,2 бар. В корпус могут быть помещены от 1 до 4 встроенных функциональных блоков со сборными шинами и необходимой коммутационной аппаратурой (предохранители, заземлители, выключатели). Подключение к электросети и трансформаторам осуществляется за счет пристраиваемых снаружи кабельных отсеков (по количеству моноблоков). Собственно подсоединение кабелей к коммутационным устройствам осуществляется посредством адаптеров, которые подключаются к проходным изоляторам в кабельных отсеках.

Отсек вторичных цепей располагается вверху, за передней панелью с моносхемой (пластрон), и содержит систему приводов для каждого из функциональных блоков. На самой панели находятся элементы для блокирования переключений и управления ими, а также индикаторы состояния моноблока.

Климатическое исполнение в конфигурации УЗ соответствует Государственному Стандарту 15150 и предусматривает допустимую температуру воздуха в пределах от -25 до +40 градусов Цельсия. Согласно этому же ГОСТу устройство нормально функционирует в атмосфере 2-го типа без предельных концентраций агрессивного газа и пара, способных повредить нержавеющую сталь корпуса.

Устройство выпускается в Беларуси в соответствии с современными стандартами качества и по лицензии французской компании Schneider Electric.

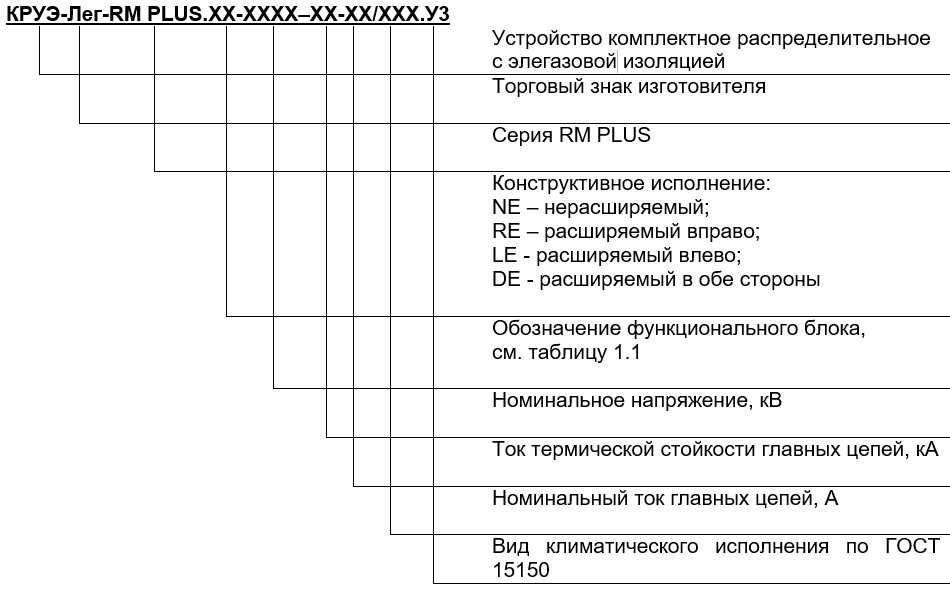

Унифицированная форма для обозначения моноблоков представляет собой шестичастную запись. Так, например, устройство КРУЭ-Лег-RM6 в нерасширяемом исполнении функционального блока, предназначенное для соединения линии посредством силового выключателя с показателями 10кВ (номинальное напряжение) и 20кА (ток термостойкости цепей), величиной номинального тока 630 Ампер и в климатическом исполнении «УЗ» будет обозначено так:

КРУЭ-Лег–RM6.NE-BIBI-10-20/630.У3 ТУ BY 691131119.004-2015

Технические характеристики и конструктивные особенности КРУЭ-RМ6 приведены в таблице 1.1:
