КТПБ — Лег1 в железобетонной конструкции.

КТПБ — Лег2 в конструкции из сэндвич-панелей.

Общие сведения и область применения КТПБ.

Комплектная трансформаторная подстанция КТПБ-Лег предназначена для приема, транзита (если подстанция проходного типа) электрической энергии трехфазного переменного тока частотой 50Гц и напряжением 10(6) кВ, преобразования ее в напряжение 0,4 кВ и распределения среди потребителей. КТПБ-Лег производства ООО «Легир Плюс» могут применяться в городских, промышленных и сельских электрических сетях с изолированной нейтралью (6(10) кВ) и глухозаземленной или изолированной нейтралью в сети низкого напряжения (0,4 кВ).

В настоящее время КТП приходят на смену трансформаторным подстанциям, строящимся непосредственно на объекте. Их применение позволяет существенно упростить и следовательно ускорить монтаж оборудования, сократить сроки поставки, благодаря тому что КТПБ-Лег являются изделиями максимальной заводской готовности, а уменьшенные габариты подстанций являются оптимальным решением в условиях плотной городской застройки.



Отличительной чертой КТПБ-Лег, производимых ООО «Легир ПЛЮС» является:



• максимальная заводская готовность;
• минимальные сроки установки и монтажа (в течение 2-3 дней);
• возможность выбора наиболее экономически целесообразного варианта, благодаря большому выбору вариантов компоновок оборудования, габаритов блоков и материалов для производства модулей;
• индивидуальный подход в решении технических вопросов с учетом требований заинтересованных организаций и пожеланий заказчика.

КТПБ-Лег производятся по ТУ BY 100130740.004-2011. КТПБ-Лег имеют техническое свидетельство ГПО «БЕЛЭНЕРГО» №111101 от 25 апреля 2012 г.

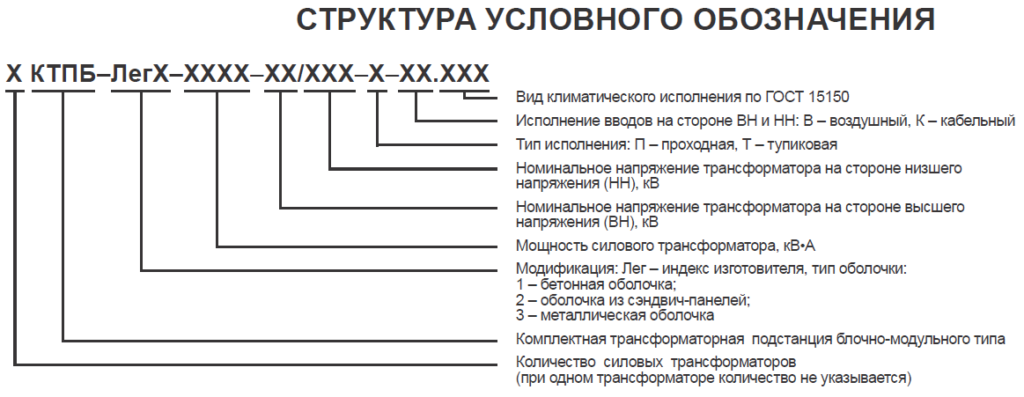

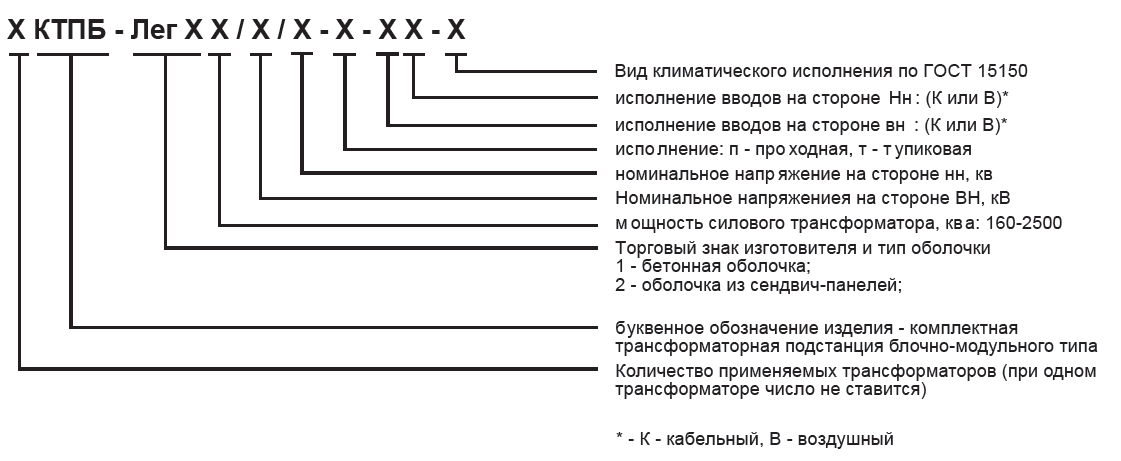

Структура условного обозначения КТПБ-Лег:

Пример записи условного обозначения: 2 КТПБ-Лег3-400-10/0,4-Т-КК.У1 КТПБ в металлической оболочке с двумя трансформаторами мощностью 400 кВА, с номинальным напряжением на низкой стороне 0,4 кВ, на высокой – 10 кВ, тупикового типа, с кабельными вводами на стороне ВН и НН, климатического исполнения У (диапазон температур от -45 до +40°С), категории размещения 1 (на открытом воздухе).

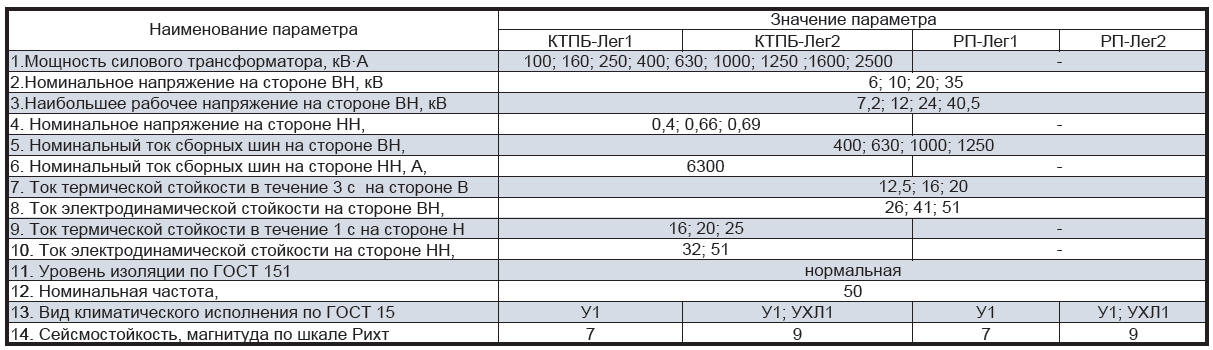

Основные технические характеристики КТПБ-Лег:

Допустимые значения климатических факторов окружающей среды при эксплуатации КТПБ:

• температура окружающего воздуха:
  • от минус 60 °С до плюс 40 °С для КТП<-Лег2;
  • от минус 45 °С до плюс 40 °С для КТПБ-Лег1, КТПБ-Лег3;
• относительная влажность воздуха не более 80% при температуре 15°С;
• высота над уровнем моря – не более 1000 м;
• окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли,
  агрессивных газов и паров в концентрациях, разрушающих материалы и изоляцию,
  атмосфера типов I и II по ГОСТ 15543.1-89 и 15150-69;
• степень огнестойкости II по СнБ 2.02.01-98;
• категория по пожароопасности В по НПБ 2-2005.

Срок службы не менее 25 лет.

Варианты исполнения КТПБ-Лег:

Различают следующие варианты исполнения КТПБ-Лег в зависимости от их комплектации и назначения:

• по типу материала модуля:
  • железобетонная;
  • сэндвич-панели;
• по виду ввода:
  • кабельный;
  • воздушный;
• по количеству трансформаторов:
  • однотрансформаторные;
  • двухтрансформаторные и более;
• по схеме РУВН:
  • тупиковая;
  • проходная;
• по виду оборудования РУВН:
  • с выключателями нагрузки, разъединителями и предохранителями (КСО-Лег-PLUS) ;
  • с вакуумными выключателями (КРУт-Лег-PLUS);
  • с элегазавыми моноблоками (КРУЭ RM-Лег-PLUS);
• по размещению РУВН и РУНН:
  • наружного обслуживания;
  • внутреннего обслуживания:
  • с выделенной абонентской частью (раздельные отсеки для РУВН и РУНН);
  • без выделенной абонентской части (РУВН и РУНН находятся в одном помещении);
