КТПБ — Лег2 в конструкции из сэндвич-панелей

КТПБ — Лег2 изготовленная в оболочке из сэндвич-панелей, состоит из прочной пространственной каркасной конструкции. Основные отличительные особенности конструкции из сэндвич-панелей:

— наружный несущий каркас состоит из специальных гнутых стальных профи-лей сложного сечения, представляет собой систему стоек и связей, изготавливаемых из листа 3-4 мм. на прецизионном оборудовании и соединяемых болтами с после-дующей проваркой изнутри модуля.

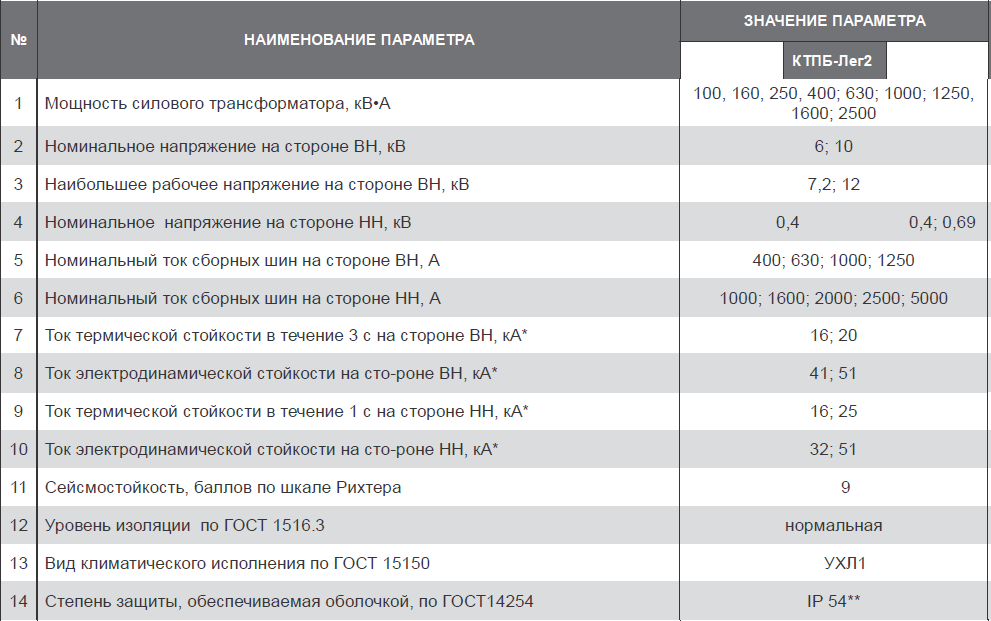

* – значения могут уточнятся в зависимости от типа встраиваемой аппаратуры (выключате-лей нагрузки, разъединителей, предохранителей).
** – степень защиты вентиляционных решеток IP 43.

КТПБ — Лег2 конструкция обеспечивает:

  • вандалозащищённость, так как снаружи отсутствуют какие либо крепёжные элементы (кроме такелажных кронштейнов);
  • возможность нанесения на каркас многослойного высокотемпературного полимерного покрытия, качество и долговечность которого несравнимо выше любой окраски;
  • точность каркаса дает возможность изготовления быстросборных многомодульных зданий любых размеров (практическая погрешность на длине сборки 40 м – не более 0,05%).
  • крыша колпакового типа, где по сплошной обварке стальным листом дополнительно на полиуретановом клее наложен оцинкованный лист с многослойным полимерным покрытием, что обеспечивает полную герметичность и отсутствие коррозии до 30-50 лет.

Конструктивные особенности КТПБ — Лег2:

  • каркас пола – сварной из швеллера №18-24 с перемычками из профильных труб; подшивка снизу пола – кассеты из листа стального толщиной 1.5 мм;
  • покрытие пола – лист стальной, либо алюминиевый, рифленый; утеплитель – минеральная вата;
  • ограждающие конструкции – сэндвич-панели (металлопласт – минеральная вата 100-150 мм – металлопласт) укрепленные к стойкам угловым и про-межуточным (гнутые конструкции из стального листа толщиной 4 мм, усиленные профильными трубами);
  • каркас крыши из профильных труб с цельносварным покрытием из стального листа, оклеенного гладким металлопластом толщиной 0.5 мм с окантовкой специальными алюминиевыми профилями, утеплитель – минеральная вата; потолок – подшивной из профилированного металлопласта;
  • ворота, двери – стальные с порошковым полимерным покрытием имеют ригельные замки, при необходимости – вентиляционные решетки;
  • несущий каркас обработан огнезащитным покрытием “Унитхерм АСР” для обеспечения 2-ой степени огнестойкости по СНиП 21-01-97, либо имеет порошковое покрытие.

Размеры в плане и по высоте задаются заказчиком.

Габариты модулей выполненных из сэндвич-панелей могут быть произвольными и ограничиваются лишь транспортными габаритами и жесткостью конструкции при подъеме:

  • высота – до 3300 мм;
  • длина – до 7000 мм;
  • ширина – до 2550 мм.

Производство КТПБ-Лег2 утепленной сэндвич-панелями, осуществлятся с пределом огнестойкости,  ЕИ-90 по ГОСТ -30247, а также в соответствии с системой менеджмента качества ISO 9001.
