КАМЕРЫ СЕРИИ КСО-Лег1

ОБЩИЕ СВЕДЕНИЯ ПО КОНСТРУКЦИИ

Камеры КСО-Лег1 производства ООО «Легир» комплектуются оборудованием следующих производителей:

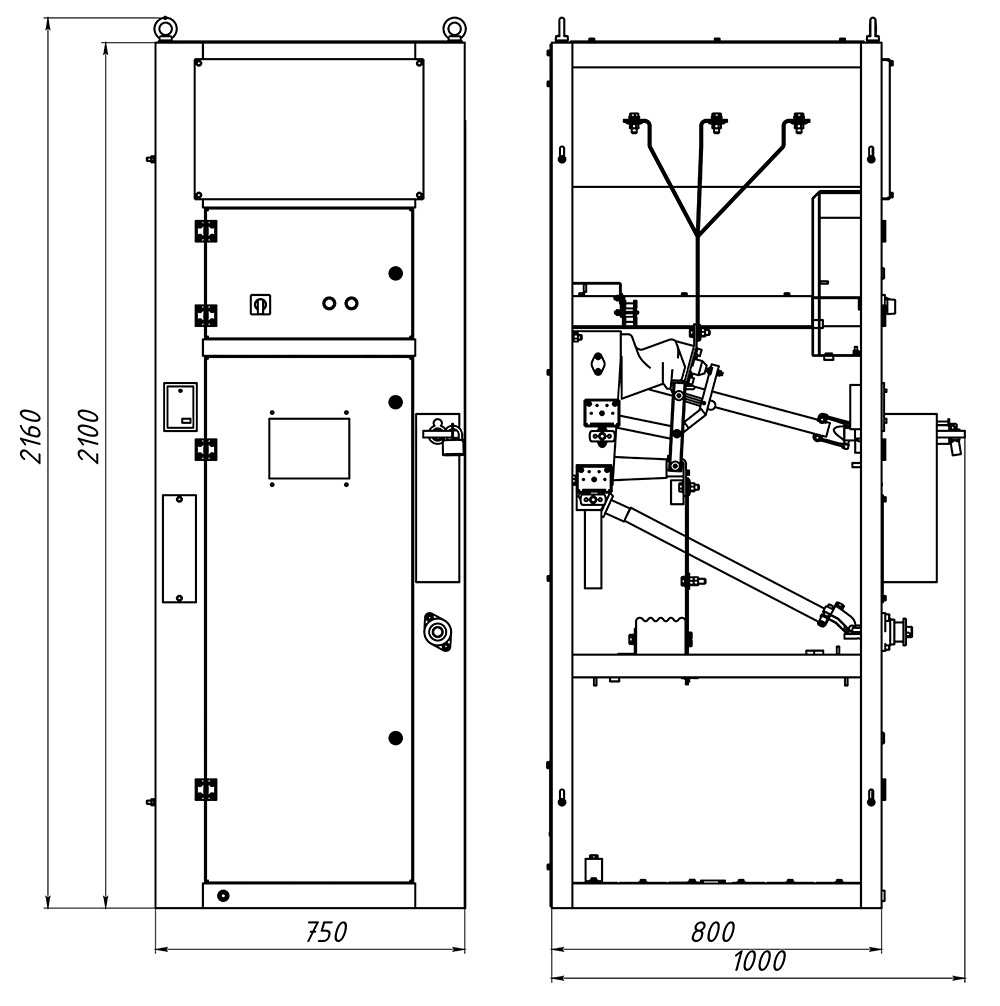

  • ВНПР – «Гомельский завод энергооборудования» (рис. 1);
  • ВНА – ОАО «Самарский завод Электрощит» (рис. 1);
  • NAL(F) – ABB (рис. 2);
  • OM(B) – ZWAE (Польша) (рис. 2).
Камеры КСО могут быть оснащены следующими блокировками:
  • механическая блокировка, не допускающая открывания дверей при включенных коммутационных аппаратах главной цепи;
  • механическая блокировка, не допускающая включения заземляющих ножей при включенных коммутационных аппаратах главной цепи;
  • механическая блокировка, не допускающая включения разъединителей при включенных заземляющих ножах;
  • электромагнитная блокировка, не допускающая включения заземляющего разъединителя при условии, что в других камерах КСО, от которых возможна подача напряжения на участок главной цепи камеры КСО, где расположен заземляющий разъединитель, коммутационные аппараты находятся во включенном положении;
  • электромагнитная блокировка, не допускающая при включенном положении заземляющего  разъединителя включения любых коммутационных аппаратов в других камерах КСО, от ко- торых возможна подача напряжения на участок главной цепи камеры КСО, где расположен  заземляющий разъединитель..

* Значения могут уточняться в зависимости от типа встраиваемой аппаратуры (выключателей нагрузки, разъединителей, предохранителей).
** Габаритные размеры секционной камеры – схема 009, 010 (см. схемы главных цепей).
*** Для камер, укомплектованных коммутационными аппаратами NAL(F) и ZWAE.

В стесненных условиях возможно изготовление камер в уменьшенных нетиповых габаритах.
Также возможно изготовление камер в габаритах существующей линейки в ТП (при рекон-
струкции), например:

  • 800/800/2100 (КСО-394)
  • 1000/1000/2100 (КСО-366)

Габаритные размеры камер указываются в опросном листе на плане расположения.

В камеры КСО-Лег1 дополнительно могут устанавливаться:

  • моторные приводы (для BH NAL(F)-ABB и OM(B)-ZWAE);
  • ограничители перенапряжений (ОПН);
  • индикаторы высокого напряжения (ИВН);
  • датчики индикации коротких замыканий;
  • трансформаторы тока (ТТ) и трансформаторы тока нулевой последовательности (TTНП).

Количество и марка вышеперечисленных приборов и устройств указывается в опросном листе. Возможно также производство камер по индивидуальным и нестандартным схемам главных цепей.

Особенности применения камер КСО-Лег1 при проектировании:

  • для вводных и линейных камер наиболее часто применяются камеры с разъединителями или выключателями нагрузки (001, 004, 011, 014);
  • для питания трансформаторов и их защиты применяются камеры с силовыми предохранителями (002, 003, 012, 132). Они могут дополнительно комплектовываться трансформаторами тока (количество ТТ, тип и число обмоток определяются проектом);
  • для организации учета применяются трансформаторы напряжения, которые могут находиться как в отдельных камерах (120, 122), так и в камерах секционного разъединителя (123) или выключателя нагрузки (124);
  • для секционирования возможно применение двух отдельных камер стандартного габарита (004, 014) или одной камеры шириной 1000 мм (009, 010). Секционирование также может быть осуществлено с помощью шинного моста (141, 142) или кабельной перемычки. Следует отметить, что при расположении секций в разных помещениях обе секционные камеры должны быть укомплектованы выключателями нагрузки;
  • питание собственных нужд осуществляется с помощью силовых трансформаторов, которые могут устанавливаться лишь в одну из камер секции (111, 112, 133) или в отдельную камеру (110). при установке шинного моста по схеме 141 ширина панели с приводами разъединителей равна 200 мм .

Комплектация камер.

Камеры КСО-Лег1 с коммутационными аппаратами NAL(F) и OM(B) дополнительно могут комплектоваться моторными приводами для реализации дистанционного управления. Во все камеры при необходимости могут быть установлены магнитные датчики тока, индикаторы высокого напряжения, трансформаторы тока и трансформаторы тока нулевой последовательности, тип и количество обмоток (до 4) которых определяются проектом. Для ограничения перенапряжений во всех камерах возможна установка ограничителей перенапряжений. Перечень дополнительно встраиваемых приборов указан в опросном листе.
